Вентиляционные модули, фильтры
Вентиляционные модули (так же часто встречающее название продукции: фильтрующие вентиляторы) используются в электротехнических, распределительных шкафах и в термошкафах для отвода выделяемого оборудованием тепла, тем самым поддерживая нужный уровень температуры.

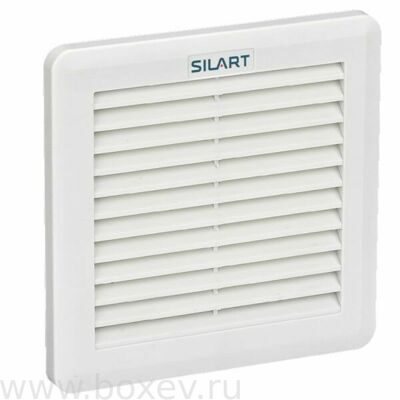

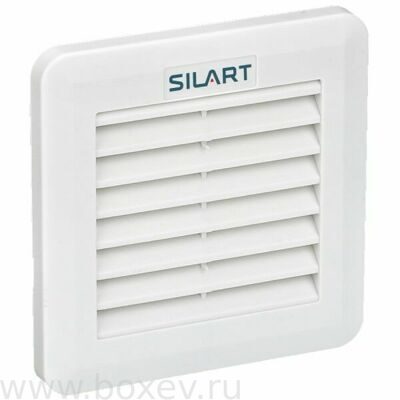

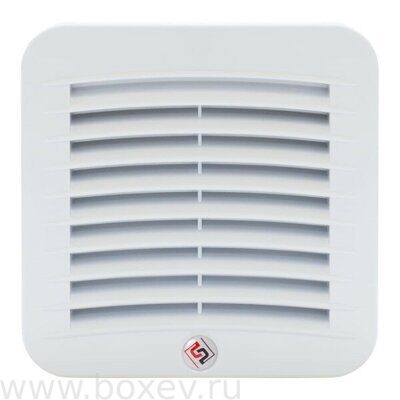

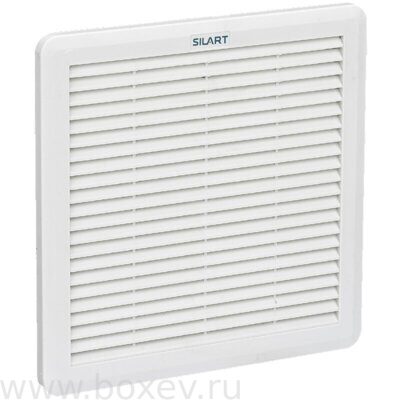

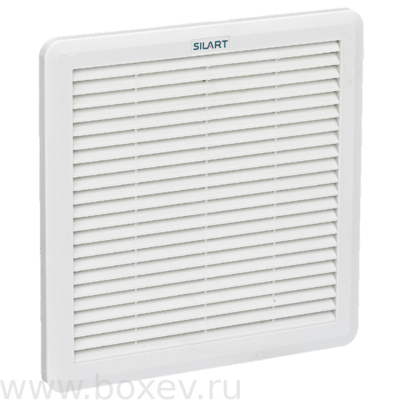

Вентиляционные модули (нагнетающие и вытягивающие), обычно используются вместе с фильтрующими решетками (в зависимости от типа модулей соответственно применяются как выпускные и впускные) и монтируются в монтажные вырезы (в монтажные проемы) в двери или стенках шкафа.
Крышные вентиляционные модули (крышные вентиляторы) аналогичны по функционалу и, как следует из названия, предназначены для монтажа на крыше шкафа. На данном сайте крышные вентиляторы выведены в отдельный раздел.

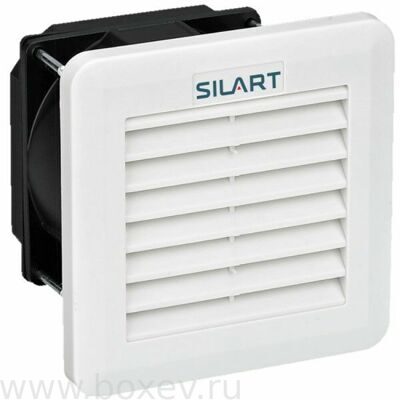

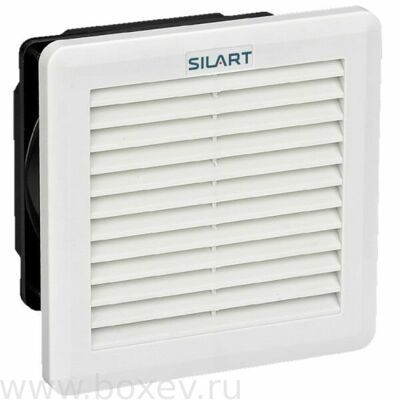

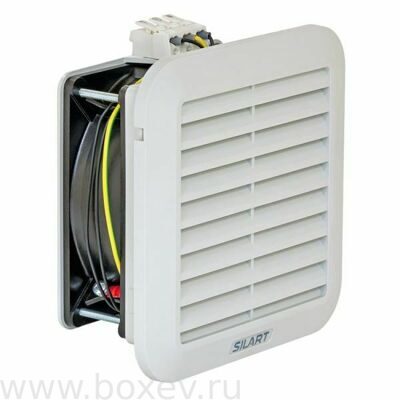

Вентиляционный модуль состоит из трех основных частей:
- осевой вентилятор (определяет тип и номинал подключаемого напряжения питания). Тип подшипника осевого вентилятора (качения или скольжения) влияет на срок службы и уровень шума.
- корпус фильтра с откидывающейся или сдвигаемой решеткой (определяет монтажный вырез для установки).
- сменный фильтрующий элемент (определяет степень защиты от проникновения воды и пыли, а так же класс фильтрации).
Выбор вентиляционного модуля определяется требованиям:
- Объем отводимого тепла (в Ваттах), рассчитывается с использованием пропускной способности вентилятора и разницы температур внутри и снаружи шкафа.
- Тип напряжения питания (AC или DC) и номинал.
- Степень защиты фильтра (IP54 или IP55) и класс фильтрации фильтрующего элемента (G3 или G4).
- Цвет передней решетки и корпуса: наиболее часто встречающие решения: RAL7035 (светло-серый), RAL9011 (черный).
