- 01156.0-00 Термостат KTS механ, -15/+45 С. 1NC (син.), винтовые.
KTS 01156.0-00 Термостат (терморегулятор или термореле) Stego механический, 1 NO, регулируемый - уставка в диапазоне -15 ..+45 °С, с внутренним биметаллическим датчиком.
Применяется для контроля температуры и регулирования совместно с системами вентиляции и приборами охлаждения. Может использоваться в качестве сигнального датчика для контроля превышения температуры.
Технические данные термостата Stego KTS 01156.0-00
| Диапазон температур уставки (срабатывания) | -15 ..+45 °С |
|---|---|
| Разность температур переключения | 7 K |
| Максимальная погрешность | ± 4 К |
| Чувствительный элемент | биметаллический термоэлемент |
| Тип контакта | щелчковый контакт |
| Срок службы | > 100.000 циклов |
| Макс. коммутационная способность | AC 250 В, 10 (2) A AC 120 В, 15 (2) A DC 30 Вт при DC 24 В до DC 72 В |
| Макс. пусковой ток | AC 16 А, длительностью до 10 сек. |
| Подключение | 2-полюсный терминал, максимальный момент затяжки 0,5 Нм: |
| Сечение подключаемых проводов | • одножильный провод, сечением до 2,5 мм2 (AWG 14). • многожильный провод в наконечнике, сечением до 1,5 мм2 (AWG 16). |
| Крепление | зажим для шины 35 мм, согласно DIN EN 60715 |
| Корпус | пластмасса UL94 V-0, светло-серая |

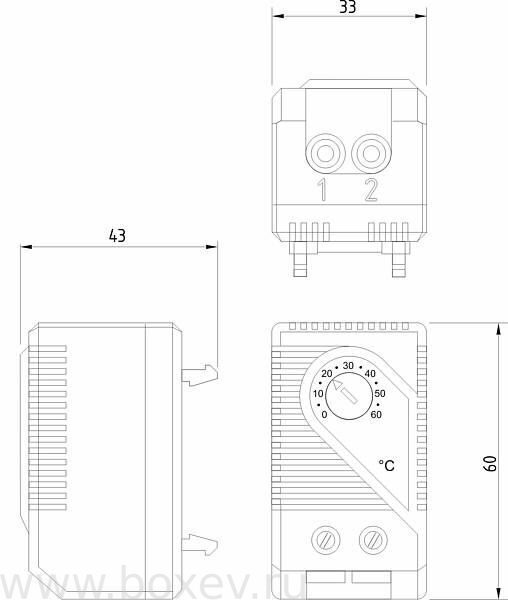

| Габариты, ВШГ | 60x33x43 мм |
| Вес | 40 г (0,04 кг) |
| Монтажное положение | любое |
| Температура эксплуатации | от -45 до +80 °C (от -49 до +176 °F) |
| Температура хранения | от -45 до +80 °C (от -49 до +176 °F) |
| Влажность при эксплуатации / хранении | макс. 90 % RH (без образования конденсата) |
| Степень защиты | IP20 |
Ассортимент термостатов Stego механических, регулируемых:
| Диапазон t уставки | NC контакты | NO контакты | CO контакты |
| от +20 до +80 °С | KTO 01159,0-00 | KTS 01158,0-00 | |
| KTO 11100,0-02 | KTS 11101,0-02 | ||
| от +5 до +60 °С | FZK 01170,0-00 | ||
| от 0 до +60 °С | STO 01115,0-00 | STS 01116,0-00 | |
| KTO 01140,0-00 | KTS 01141.0-00 | ||
| KTO 11100,0-00 | KTS 11101,0-00 | ||
| от -10 до +50 °С | KTO 01142,0-00 | KTS 01143,0-00 | |
| KTO 11100,0-01 | KTS 11101.0-01 | ||
| от -15 до +45 °С | KTO 01157.0-00 | KTS 01156.0-00 | |
| от -20 до +35 °С | FZK 01170.0-02 |
Тип регулятора
термостат
Тип сенсора
механический
Тип контакта
NO (замыкающий)
Количество групп контактов
1
Диапазон уставки температуры
-15 ..+45 С
Гистерезис (температура)
7 K
Цвет регулятора
синий (охлаждение)
Подключение
2-х полюсная винтовая клемма
Сечение проводов
0,5.. 2,5 мм2
Ширина
33 мм
Высота
60 мм
Глубина
43 мм
Вес нетто
0,04 кг
Степень пыле-, влагозащиты
IP20
Температура эксплуатации
-45.. +80 °С
Способ монтажа
на Дин-рейку 35 мм
ID изделия
KTS 01156000
Количество в упаковке
1 шт
